Гайд по сборке планшетов персонажей к игре Мрачная гавань. Челюсти льва от GameBox Advanced

У нас есть игронайзеры для Челюстей, но сегодня мы поговорим о планшетах…

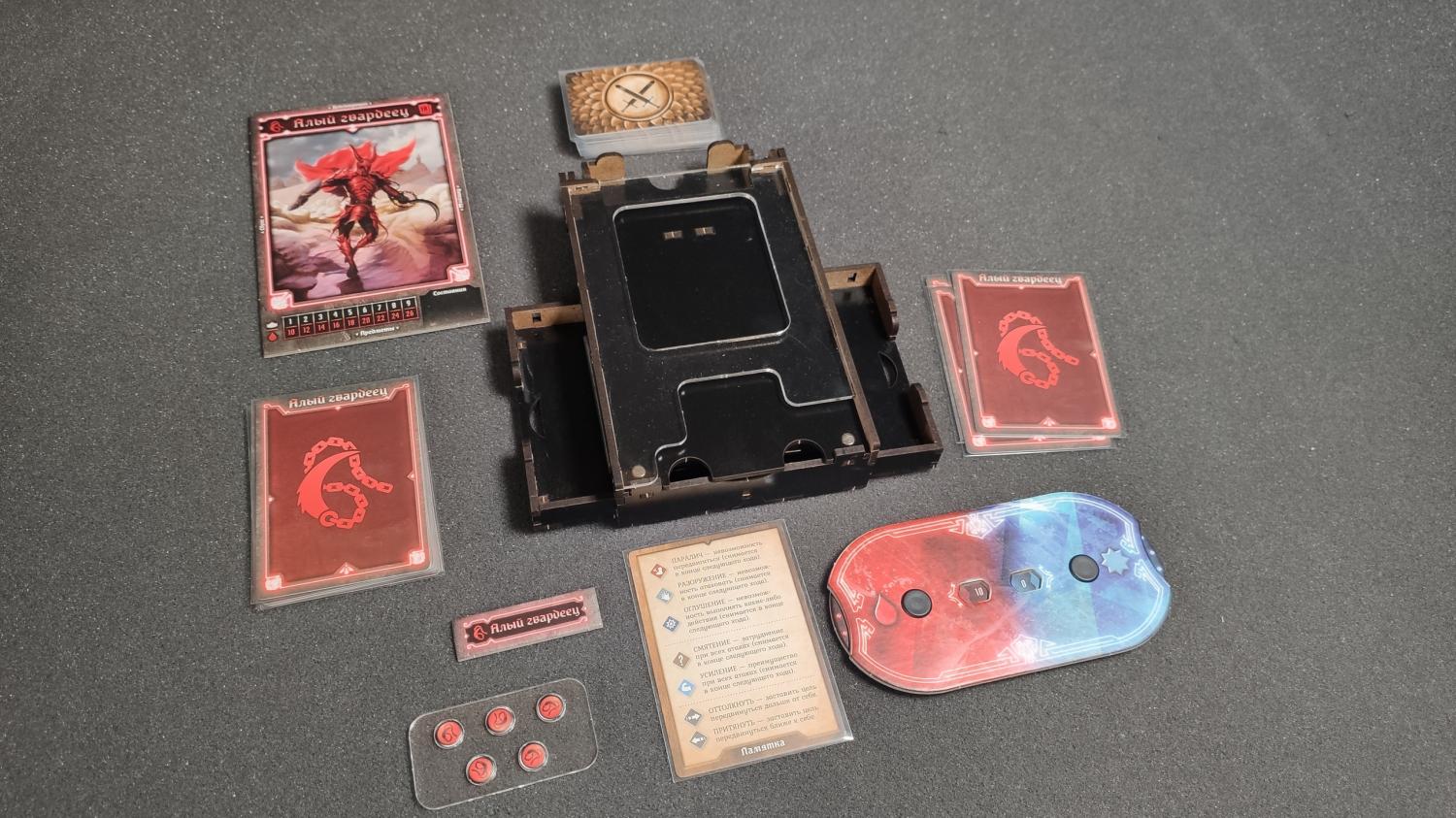

Black Edition

Внутри планшета все на своих местах

Благородный черный))

Все что нужно персонажу в одном месте))

Exclusive

Эксклюзив в том же цвете что и эксклюзивный игронайзер

очень красивый цвет

Standart

Lite

Если у вас нет инструкции по сборке, то…

Хотя нет, даже если у вас есть инструкция по сборке вам очень пригодится этот гайд.

Мы выпустили три вида планшетов (на самом деле 4, но эксклюзивная версия более не выпускается, т.к. она эксклюзивная, однако по функциям и количеству использованных магнитов она идентична версии Black Edition):

- A-AG-602BE-R Планшет персонажа Black Edition

- A-AG-603-R Планшет персонажа Standart

- A-AG-604-R Планшет персонажа Lite

Отличия между ними не только косметические, но и функциональные))

Косметические отличия:

– Black Edition выполнен из черного ламинированного ХДФ,

- стандартная и лайт версия из обычного ХДФ.

Функциональные отличия:

– Black Edition и стандарт имеют 3 выдвижных кардхолдера (левый, правый и центральный),

- лайт версия только один выдвижной кардхолдер (центральный).

Отличия по количеству магнитов:

– Black Edition использует 8 магнитов (две пары магнитов в крышке-хранилище и 2 пары магнитов в кардхолдерах-хранилище),

- стандартная версия использует 4 магнита (две пары магнитов в крышке-хранилище)

- лайт версия поставляется без магнитов (но вы можете самостоятельно их купить и впрессовать/вклеить, отверстия предусмотрены)

Это инструкция для производства))) Они знают как правильно)))

Все магниты предустановлены на производстве, поэтому танцы с полярностью вам не грозят)))

Так как сборка в целом проста, то я сосредоточусь на самых важных моментах в последовательности сборки, чтобы у вас все получилось хорошо и правильно.

Сборка будет на примере разных версий, все они собираются одинаково, разве что у лайт версии немного по-другому сделана конструкция хранилища (она проще и понятнее).

Схемы раскладки деталей

Схемы раскладки деталей помогут вам при сборке. Я выделил все детали, относящиеся к одному элементу конструкции своим цветом. Например, все детали из которых мы собираем хранилище в рамках синего цвета, а все детали крышки – в красных рамках.

Ну что же, давайте же собирать)))

Первым делом вам нужно собрать все три кардхолдера для карт – левый, правый и центральный.

Обратите внимание на то, что ламинированная сторона обычно смотрит на игрока или на игроков.

На фото центральный кардхолдер развернут к нам лицом. В планшете он будет установлен на 180 градусов))

Деталировка левого кардхолдера

Левый кардхолдер в сборе. Вид слева сзади.

Правый кардхолдер в сборе. Вид справа сзади.

У левого и правого кардхолдера обязательно нужно установить две маленьких направляющих!

Дно в кардхолдерах всегда смотрит темной /ламинированной стороной вверх. Боковые части смотрят темной стороной/ламинацией наружу. Внутренние перегородки направлены темной стороной/ламинацией в сторону выдвижения при игре. На левом кардхолдере влево, на правом вправо. Для проверки себя – посмотрите на планшет справа сбоку – на вас должна смотреть ламинация))) Все излишки клея, старайтесь удалять сразу. Для этого воспользуйтесь влажной салфеткой. ВНИМАНИЕ! Ни в коем случае не кладите влажную салфетку на детали и литники. Влага из салфетки впитается в материал и он сильно разбухнет.

При сборке боковых кардхолдеров необходимо быть внимательными – в одной из боковых стенок каждого кардхолдера есть вырезы для их фиксации центральным кардхолдером

Вид снизу . Обратите внимание на 2 маленьких направляющих вклеенных в дно кардхолдера. Они очень нужны))

Не забудьте также вклеить снизу по 2 маленьких направляющих в левый и правый кардхолдер. Они выравнивают кардхолдер при его задвигании в планшет и предотвращают его от перекосов.

У центрального кардхолдера есть длинные выступы, которые при его задвигании внутрь планшета, фиксируют боковые кардхолдеры и предотвращают их самопроизвольное выдвижение.

Вот этот длинный выступ не просто так)) Он будет фиксировать боковой кардхолдер.

Собрали кардхолдеры? Отлично – движемся дальше. Откладываем кардхолдеры, пусть сохнут.

Приступим к сборке крышки.

Первым делом возьмите основание и детали 1 и 2. Деталь 1 вклеивается в основание, затем в нее вклеивается усилитель 2. Обратите внимание, что обе эти детали должны смотреть ламинацией наружу, т.е. от центра крышки.

Вот эти детали мы вклеим в крышку.

Усилитель 2 нужно обмазать клеем со всех сторон, чтобы он имел максимальную площадь склеивания с деталью 1 и с основанием крышки. Также нужно обязательно проконтролировать, чтобы деталь 2 не выпирала за пределы детали 1 и вся эта конструкция должна быть под углом 90 градусов к основанию крышки. Не забудьте удалить все излишки клея.

клея.

Деталировка крышки

Сначала вклеиваем деталь 1 в основание крышки

Затем вклеиваем деталь 2 в деталь 1 вставляя ее через отверстие в основании крышки. Клей не жалейте.

Деталь 2 должна быть вставлена плотно, вровень с основанием крышки

Деталь 2 не должна выпирать относительно детали 1.

Проверьте угол между деталями. Он должен стремиться к 90 градусам))

И со второй стороны тоже)))

Возьмите литник с акриловой деталью крышки, удалите облой, отложите в сторону прямоугольную деталь с 5 отверстиями под жетоны персонажа в сторону. Снимите защитную пленку с обеих сторон детали.

Пленку можно подцепить ногтем или тупым концом ножниц. Главное не поцарапать акрил.

Пленка — с обеих сторон!!!!

Далее наденьте на дальнюю часть акриловой детали 2 маленьких упора из ХДФ и переверните всю конструкцию «вверх ногами». Нанесите немного клея на вырезы в боковых деталях крышки (это такие длинные и тонкие детали с несколькими продолговатыми вырезами под акриловую деталь). Установите левую и правую продолговатую детали. Уберите излишки клея. Стремитесь к тому, чтобы клей не попал на акрил, его будет сложно от него отмыть, хотя и возможно.

На шипах можно увидеть маленькие капельки клея

И в пазе на боковине тоже есть клей.

После вклеивания излишки клея убираем))

Вторую вклеиваем точно так же

Получаем вот такой полуфабрикат. Теперь его нужно будет вклеить в основание крышки.

Чтобы при дальнейшей сборке крышки минимизировать количество клея, которое может вылезти в недоступную для протирки сторону, нужно грамотно нанести клей. Наносите его тонкой полоской в нижней половине среза, по той стороне, которая дальше от основания (см. фото).

На пазы в основании тоже наносим немного клея в нижней части паза

Клей по внешнему контуру

На пазы в основании тоже наносим немного клея в нижней части паза

После нанесения клея в пазах боковых деталей крышки, на маленьких упорах и на самом основании крышки, вставьте одну конструкцию в другую и удалите излишки клея.

Основание вклеено!

Если вы правильно нанесли клей, то под акриловым стеклом не будет выступать клей и внешний вид будет просто отличным. Впрочем, если клей немного вылезет наружу, не беда. При застывании он становится почти прозрачным, а картонный планшет персонажа скроет собой мелкие недочеты. Главное не испачкать акриловое стекло изнутри)))

Под стеклом все чисто))

Последний штрих – вклеиваем с нижней стороны крышки упор для центрального кардхолдера. Он предотвращает самопроизвольное выдвигание кардхолдера, когда крышка закрыта. Вклеиваем его таким образом, чтобы при небольшом открытии крышки он смотрел темной стороной/ламинацией на игрока)))

Эту деталь можно вклеить сейчас или в самом конце сборки

А можно вообще не вклеивать, но тогда центральный кардхолдер может самопроизвольно выдвинуться из планшета))

Окей, крышку собрали.

Теперь перейдем к сборке хранилища.

Комплектация хранилища (у лайта деталей меньше)

Его мы будем собирать в несколько этапов. Мы соберем несколько отдельных конструкций, которые будем последовательно вклеивать в основание хранилища.

Детали для сборки двух подставок под жетон инициативы.

Для начала соберите 2 подставки под жетон инициативы персонажа из деталей 7, 8 и 9. Детали небольшие и похожие, потому смотрите на фото. У вас должно получиться также.

Получаем две одинаковые конструкции, разница только в зеркальном отражении ламинации

излишки клея здесь нам не страшны

Вид справа

Вид слева

Вид спереди

При сборке проверяем себя и примеряем ее к детали 5 (см. скрин ниже) и основанию 6. Таких конструкций получится две. Одну из них мы вклеим в деталь 5 на следующем этапе.

Конструкцию примеряем, но не вклеиваем!!!

А вторую вклеим во фронтальную стенку хранилища с внутренней стороны.

Вторая будет вклеена вот так.

Нам понадобятся детали 3 и 4 которые мы вклеим в деталь 5 со светлой стороны/без ламинации.

детали 3 и 4 вклеим в деталь 5 и примерим к Основанию 6

Причем эти детали должны быть ламинацией внутрь, т.е. смотрят в центр планшета. С другой стороны детали 5 мы вклеиваем одну из конструкций (любую).

Обратите внимание на то, что ламинация смотрит внутрь.

Сейчас мы ее примерим к основанию хранилища.

Чтобы конструкция и эти детали вклеились без перекосов, можно временно вставить полученную конструкцию в основание 6, чтобы выровнять вклеенные элементы.

Это примерка и выравнивание! Не вклеивайте!!!

ВНИМАНИЕ! Не оставляйте их там и не вклеивайте!!! Мы сделаем это чуть позже, после того, как прикрепим крышку и поставим внутрь центральный кардхолдер.

Ждем пока немного подсохнет и….

Пора прикрепить к ней нашу крышку)) Для этого нужно установить крышку вертикально и совместить отверстия в деталях 1 с отверстиями в деталях 3 и 4.

Подготовились к сопряжению))

Ставим крышку вертикально

Задвигаем одно в другое и совмещаем отверстия

Далее, с внутренней стороны деталей 3 и 4 нужно вставить пластиковую деталь типа «мама» так, чтобы она прошла сквозь обе сопрягаемые детали.

Мама была вставлена снизу вверх

Через нижнюю деталь уже прошли, теперь осталось пройти в верхнюю

Чуть поджать пальцами и готово!

Опускаем крышку вниз, чтобы она легла на торцы деталей 3 и 4. Переворачиваем всю конструкцию «вверх ногами» и наносим клей в пазы всех деталей.

Клей в шипах крышки справа почти высох. Придется повторно его нанести))

Важный момент – перед вклеиванием в основание 6 нам необходимо установить на основание центральный кардхолдер и выдвинуть его в вперед до упора. Обратите внимание, что задние ножки кардхолдера должны быть утоплены в прорези основания.

Кардхолдер установлен в крайнее — «открытое» положение

Ножки утоплены внутрь, кардхолдер выдвинут

Теперь вклеиваем нашу конструкцию с крышкой в основание. Можно поднять крышку и удалить все излишки клея.

Вклеена, но не открыта

При открытии крышка частично утапливается в кардхолдер

теперь можно убрать излишки клея

И проверить, все ли хорошо закрывается

Вид справа

Окончательная фиксация крышки.

Теперь нам осталось только приклеить еще пару деталей и зафиксировать крышку пластиковыми «папами»

Слева и справа лежат две детали, которые мы сейчас и вклеим (см.дальше)

Весь клей срочно убираем!!!

«папа» готов!!!

Чтобы впрессовать «папу» качественно, необходимо поддерживать «маму» снизу пальцем))

Теперь повторить с другой стороны!

После установки креплений проверьте открытие/закрытие крышки. А также проверьте на каком положении крышки свободно выдвигается и задвигается центральный кардхолдер.

Кардхолдер выдвинут, крышка открыта

Крышка установлена в положение, при котором кардхолдер может быть свободно задвинут/выдвинут

Крышка закрыта, кардхолдер зафиксирован.

Следующий этап – вклеивание упоров крышки 11 и 12 с магнитами в фронтальную деталь хранилища. Боковых упоров 10 слева и справа, а также дальних упоров 13 и 14 без магнитов.

Обратите внимание, что шипы упоров должны смотреть наружу хранилища, т.е. от центра хранилища. Пока не засох клей, установите внутрь левый и правый кардхолдер и задвиньте их приблизительно на половину. Выступающие части кардхолдера не должны касаться никаких деталей во избежание приклеивания к ним.

Кардхолдеры уже в предвкушении

Все излишки клея нужно удалить

Далее нанесите клей на внешние ограничители кардхолдеров 10 и приклейте их к фронтальной детали, к упору крышки 11, 12 и к детали 5. Проверьте, что кардхолдеры свободно закрываются и открываются.

Приклеиваем упор справа (кардхолдер выдвинут на половину)

Излишки клея удалить!!!

Проверяем, что кардхолдер нормально задвигается

Выдвигаем и проверяем. нет ли на кардхолдере клея. оставим сушить в среднем положении

Вклеивает упор слева. Клей — снова убираем))

И также проверяем, что кардхолдер правильно задвигается и выдвигается.

Встал как часы))) Но сушиться будет в полураскрытом состоянии.

Установите кардхолдеры в среднее положение и вклейте два оставшихся упора крышки 13, 14 в деталь 5 и во внешние ограничители слева и справа.

Клей нанесен и на деталь и в пазы для нее в планшете.

Выдвиньте, задвиньте кардхолдеры и удалите с их поверхности возможные остатки клея. Оставьте высыхать с открытой крышкой, полностью выдвинутым центральным кардхолдером и наполовину выдвинутыми боковыми кардхолдерами.

Обратите внимание — все кардхолдеры выдвинуты. Центральный полностью, боковые наполовину. Оставляем сохнуть на час.

После того, как клей высохнет, соберите планшет в режим хранения:

- задвиньте левый и правый кардхолдеры до упора внутрь

- прикройте крышку приблизительно на 70-80%

- задвиньте центральный кардхолдер до упора

- закройте крышку до конца.

ВНИМАНИЕ!!!

Вы можете полностью открывать и закрывать крышку, когда кардхолдеры полностью задвинуты внутрь планшета.

Вы не сможете выдвинуть ни один из кардхолдеров из планшета, если они полностью задвинуты в планшет и при этом закрыта крышка.

Чтобы выдвинуть центральный кардхолдер необходимо приподнять крышку до момента, пока внутренний упор не перестанет удерживать кардхолдер.

Боковые кардхолдеры могут свободно выдвигаться/задвигаться только после полного выдвижения центрального кардхолдера.

Логика кратко: крышка фиксирует центральный кардхолдер, а он фиксирует боковые кардхолдеры.

В лайт версии планшета отсутствуют магниты и боковые кардхолдеры. Поэтому сборка хранилища несколько проще. Листайте фото))

Вклеиваем упоры с вырезами под магниты

Вклеиваем правую боковую стенку

Протираем излишки клея

Вклеиваем левую боковину))

Убираем излишки клея))

Вклеиваем два упора без вырезов под магниты

Убираем излишки клея влажной салфеткой

Ждем высыхания и можно пользоваться))

Если вы захотите вклеить или впрессовать магниты в ваш планшет, рекомендуем приобретать магниты 5*3мм N38. Потребуется 4 магнита. Два в крышке, два в фронтальных упорах. Для впрессовки/вклеивания магнита вам понадобится выдавить заглушки из отверстий деталей и впрессовать магниты соблюдая полярность. Лучше всего это делать пока детали на литнике, т.е. до сборки планшета.

Два места под магниты в фронтальных упорах

Спасибо за внимание! Желаем вам справиться со сборкой и насладиться игрой в полной мере!

Ваша команда GameBoxAdvanced.
